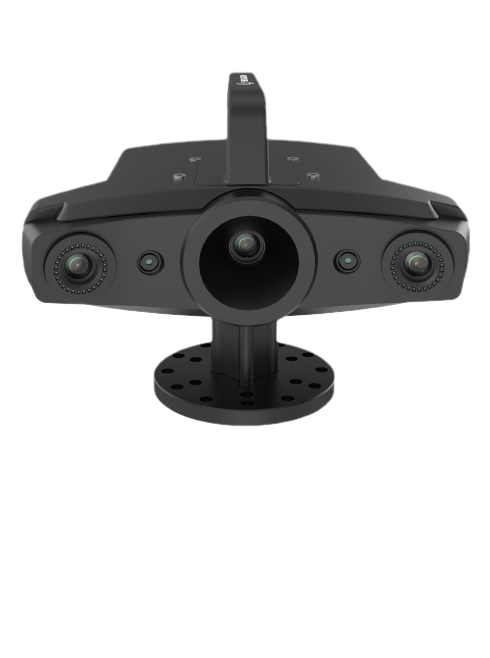

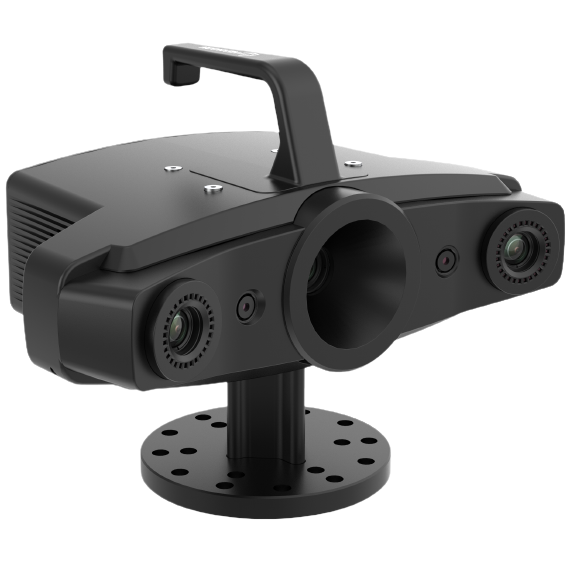

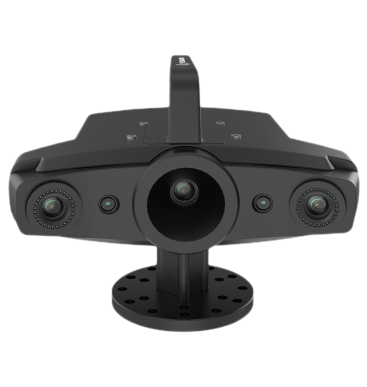

结构光面扫三维测量仪

FidelScan 50M

瞬拍全维洞悉精微

观看视频

产品概述产品特点技术规格计量软件应用领域客户案例关联产品

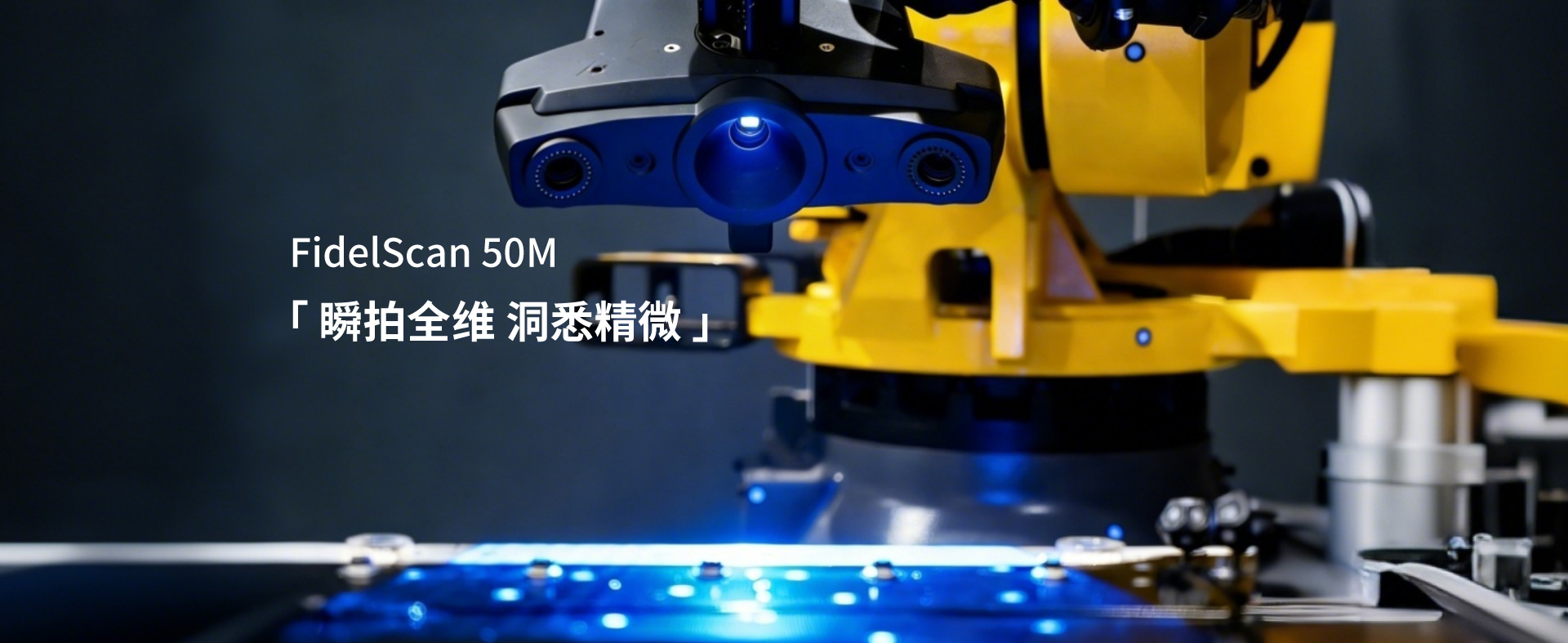

瞬拍全维洞悉精微

FidelScan 50M是中观新一代结构光面扫三维测量仪，单次拍摄即可生成高密度3D点云，精准还原复杂工件细节。其在视野、精度和测量方式上全新突破，可集成机械臂与自动化产线，适用于新能源电池盒、汽车钣金件等的在线检测，助力企业实现高效、稳定、高精度的批量质量控制。

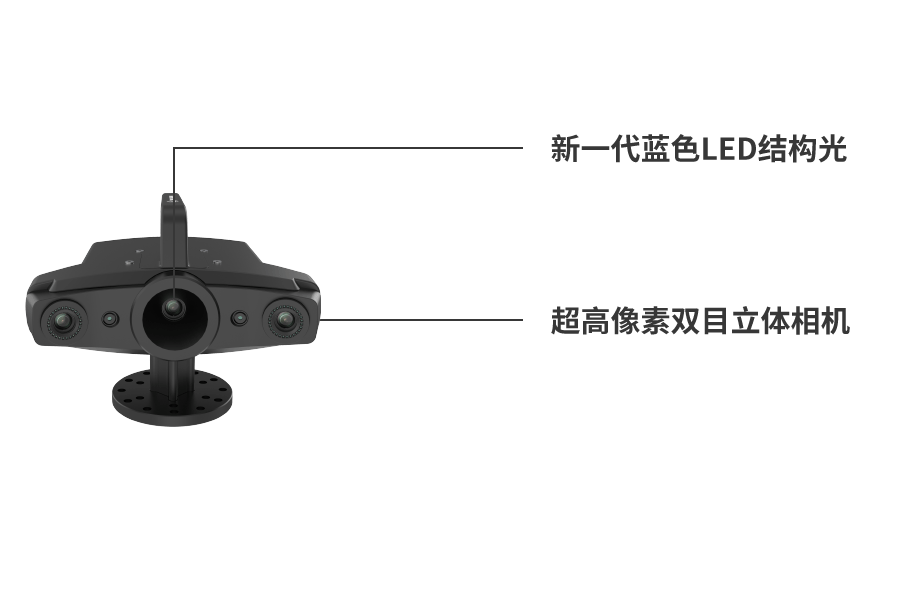

超高像素成像系统

蓝色LED结构光

高精度

高速采集

材质自适应

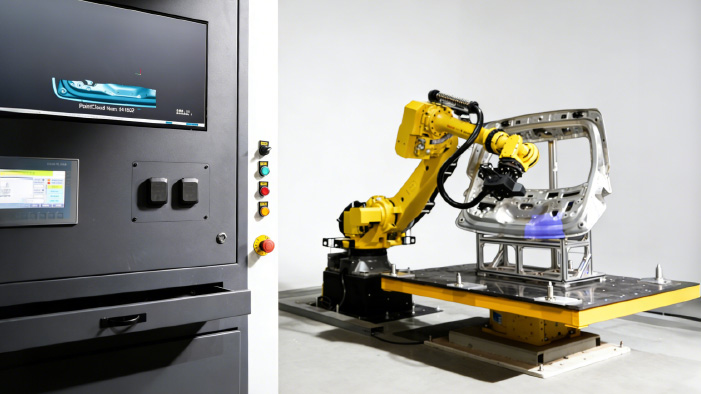

单机自动化检测

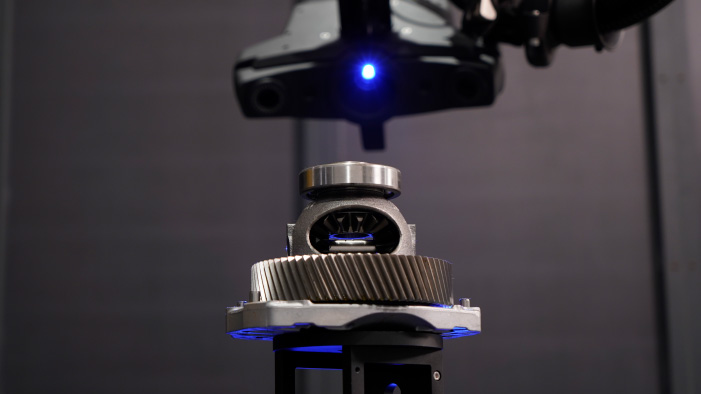

高精度细节还原

采用蓝光LED和超高像素相机，点间距达0.08mm，测量精度高达0.015mm（重复精度≤0.003mm），清晰还原螺纹、切边、倒角等复杂特征，满足严苛工业检测需求。

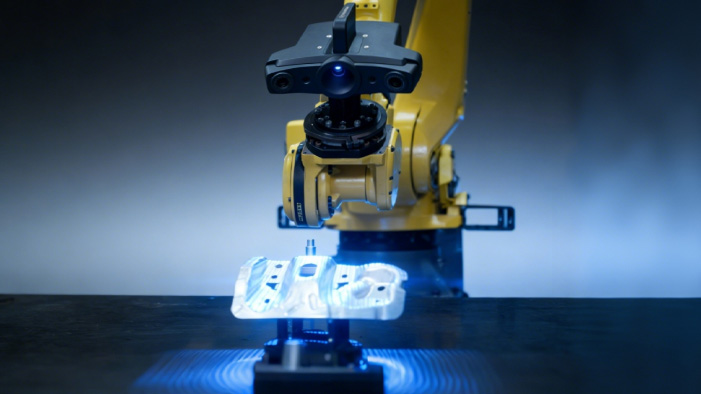

高节拍产线匹配

单次扫描最快0.2秒，支持连续高速采集与实时传输。可灵活安装于机械臂或产线侧方，数据即拍即用、稳定可靠，轻松匹配高速产线节拍。

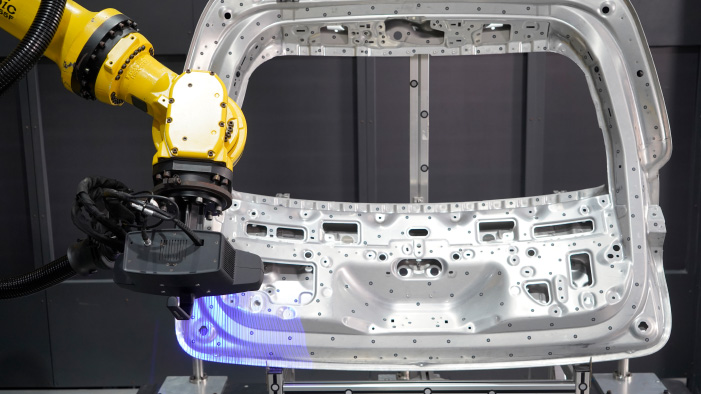

大幅面高效检测

单幅视野达340×190mm，可大幅减少中大型工件拍摄与拼接次数。490mm基准距离适配不同产线空间，显著提升检测效率与系统集成灵活性。

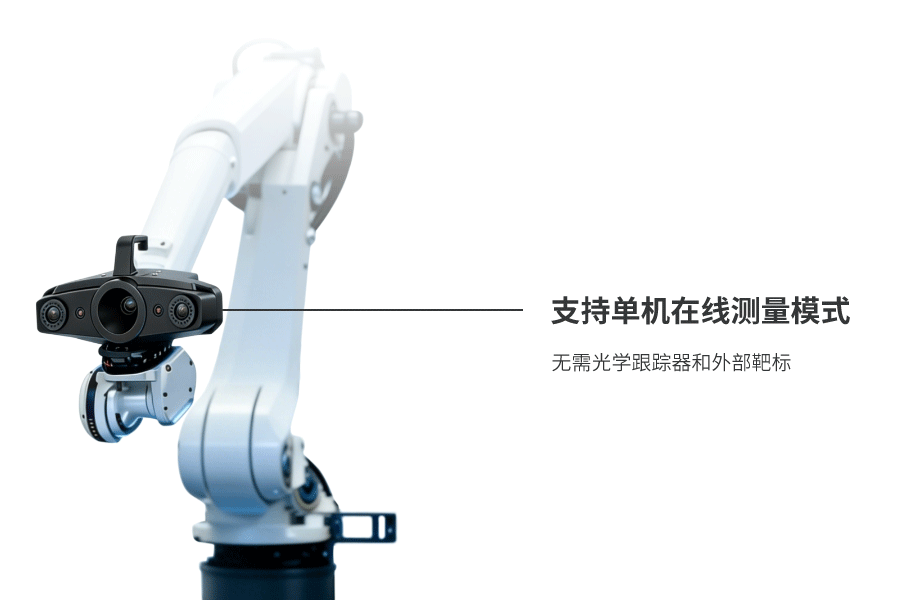

多模式灵活部署

支持单机在线测量，通过首件标志点解算位姿，无需光学跟踪器和外部靶标；亦兼容手动、半自动及光学跟踪自动化测量模式，适配多样场景。

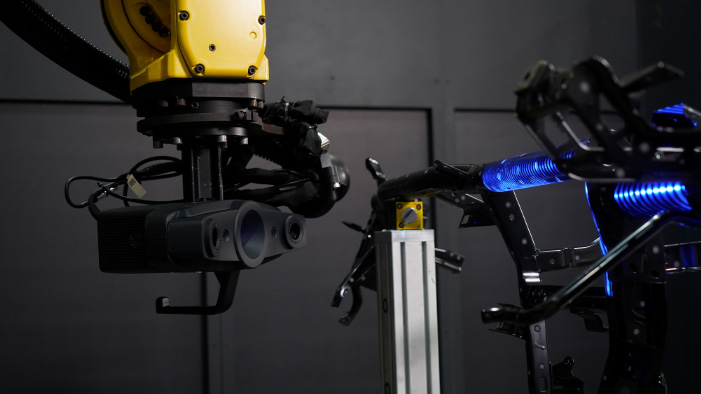

智能材质适应

通过软硬件协同优化与智能曝光控制，有效应对高反光或高吸光的黑亮件以及黑白相间物体，确保各类复杂材质均可获取高质量点云数据。

技术规格

光源

蓝光LED

测量速度

最快0.2s

单次扫描点数量

1200万

点间距

0.08 mm

测量幅面

340 mm×190 mm

基准距离

490 mm

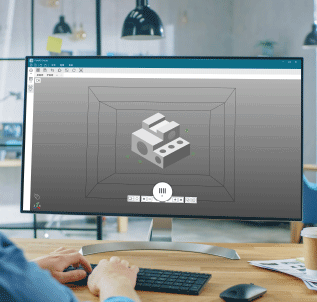

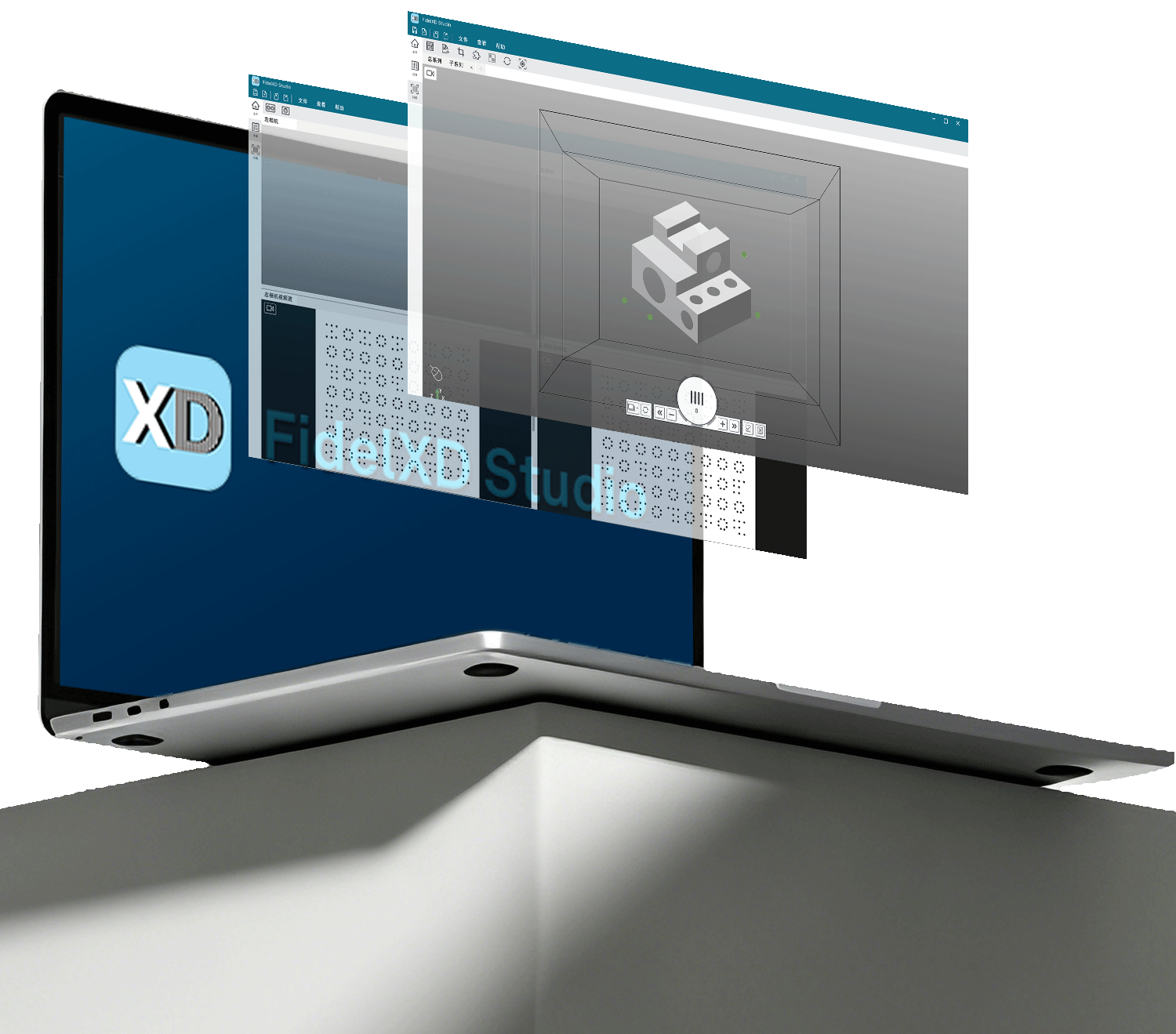

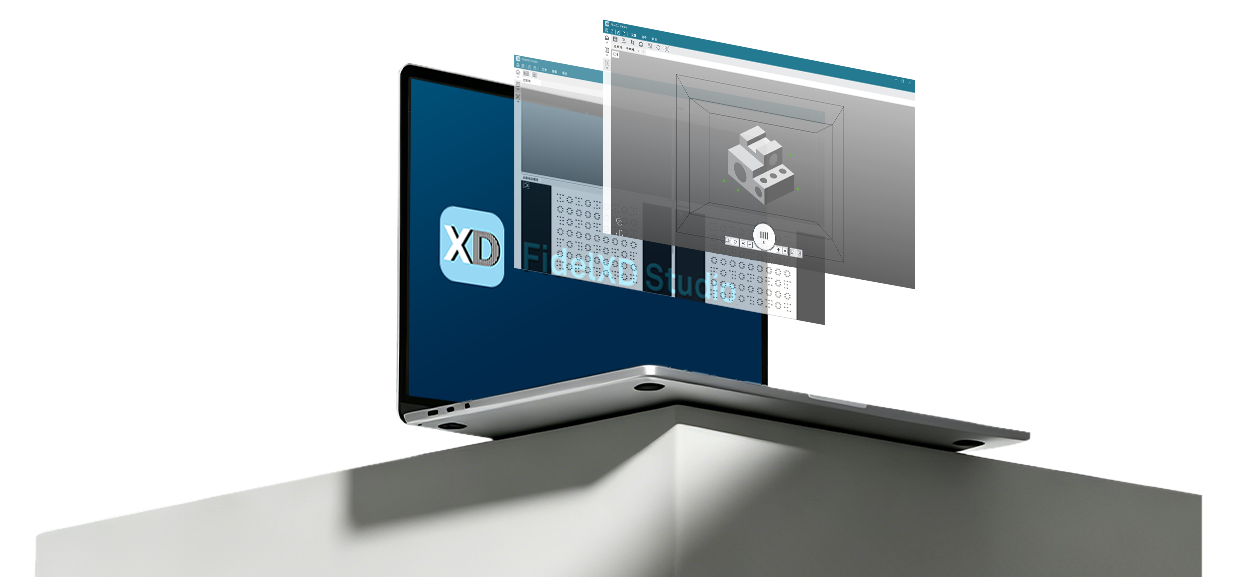

FidelXD Studio

智能三维测量软件

FidelXD Studio专为FidelScan 50M系列产品开发，提供从高精度标定、增量式扫描到智能拼接、偏差分析的一站式操作体验，形成完整三维测量解决方案。它致力于将复杂的专业操作流程化、智能化，显著降低操作门槛，高效完成复杂工业件的高精度三维重建与质量评估，提升从数据到洞察的整体效率。

3D可视化标定引导

增量式智能扫描控制

自动标志点识别拼接

一键式智能剔除背景

一体化后处理与输出
